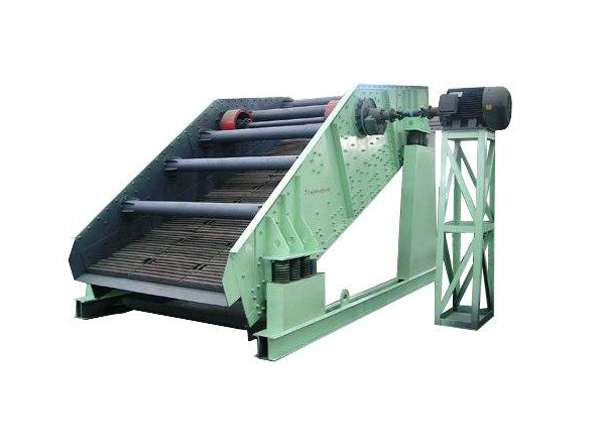

YK圆振动筛

产品简介

YK圆振动筛运动轨迹为圆形，属于圆振筛的一种。它是用电机直接拖动振幅可调块偏心机构的振动器，驱动框架式结构筛箱振动，从而对干式物料进行粒度分级的一种筛分机械，适用于煤炭、矿山、冶金、建材、电力、水利、轻功和化工等行业。该系列筛机分为单层和双层，筛网由钢丝编织、钢板冲孔、聚氨酯等，用户可根据需要进行选择。

适用行业

适用于煤炭、矿山、冶金、建材、电力、水利、轻工和化工等行业。

适用物料

适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。

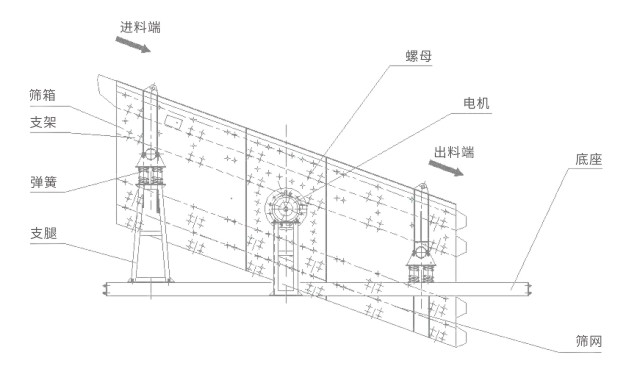

产品结构

YK圆振动筛主要由振动器、筛箱、筛网、支撑装置、传动装置等部分组成。

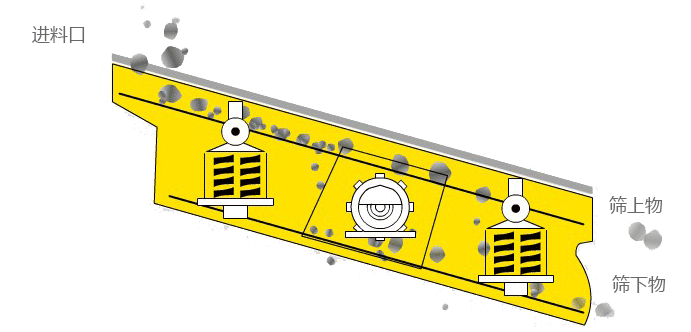

工作原理

YK圆振动筛是以筛箱和振动器等激振部件及橡胶弹簧为弹性元件组成的单质量强迫振动系统的筛分设备，电动机通过轮胎式联轴节驱动振动器，使振动器的偏心块快速旋转产生激振力。使筛箱做连续振动，物料则随筛箱在倾斜的筛面上作连续的抛射运动；抛起时分层，落下与筛面接触过程中颗粒透筛，周而复始地完成颗粒的分级过程。

１、采用块偏心作为激振力，激振力强；
２、筛子横梁与筛箱采用高强度螺栓联结，坚固耐用；
３、筛机结构简单，维修方便快捷；
４、采用轮胎联轴器，柔性联接，运转平稳；
５、筛分效率高，处理量大，使用寿命长。

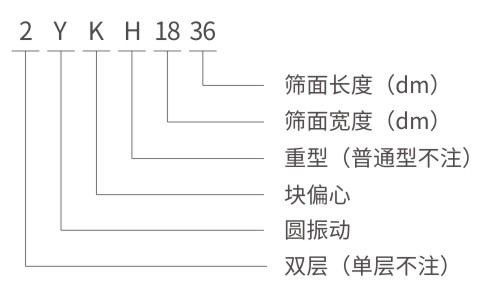

型号说明

技术参数

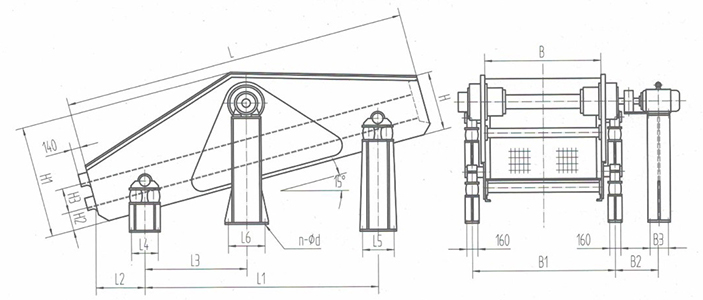

YK圆振动筛安装简图

YK圆振动筛主要安装尺寸表

型号	L	L1	L2	L3	L4	L5	L6	B	B1	B2	B3	H	H1	H2	H3	nd
YK1230	3388	2898	188	1302	300	500	500	1250	1610	460	220	587	1182	298	/	20-φ22
2YK1230	3388	2898	355	1328	300	500	500	1250	1610	592	280	1197	1927	298	458
YK1445	4880	2898	875	1110	300	500	500	1450	1830	638	320	587	1287	338	/
2YK1445	4880	2898	750	1110	300	500	500	1450	1830	638	320	1207	2007	298	468
YK1645	4880	2898	988	1070	300	500	500	1650	2030	614	320	625	1355	381	/
2YK1645	4880	2898	848	1398	300	500	500	1650	2030	638	320	1245	2050	341	540
YK1845	4880	2898	988	1350	300	500	500	1850	2230	614	320	625	1355	381	/
2YK1845	4880	2898	848	324	400	600	600	1850	2230	638	360	1265	2080	341	540	26-φ22
YK2045	4965	2898	1052	1336	400	600	600	2050	2440	585	360	755	1480	431
2YK2045	4965	2898	902	1307	400	600	600	2050	2440	638	360	1312	2127	382	560
2YK2060	6465	4347	1052	2052	400	600	600	2050	2440	640	360	755	1520	431	/
2YK2060	6465	4347	902	1900	400	600	600	2050	2440	648	380	1356	2160	382	560
YK2445	4965	2898	1052	1023	400	600	600	2450	2840	640	360	755	1500	431	/
2YK2445	4965	2898	902	1016	500	700	700	2450	2840	651	380	1356	2160	382	560	26-φ27
YK2452	5715	3622	1052	1654	500	700	700	2450	2840	640	380	755	1520	431	/
2YK2452	5715	3622	902	1630	500	700	700	2450	2840	654	380	1356	2166	382	560
YK2460	6465	4347	1052	1987	500	700	700	2450	2840	640	380	755	1520	431	/
2YK2460	6465	4347	902	1993	500	700	700	2450	2840	660	380	1356	2166	382	560
YK3052	5760	3622	1066	1630	500	700	700	3050	3470	660	380	775	1540	468	/
2YK3052	5760	3622	909	1629	500	700	700	3050	3470	670	380	1377	2202	416	586
YK3060	6480	4347	1066	1705	500	700	700	3050	3470	660	380	775	1540	468	/
YK3652	5760	3622	1071	1612	500	700	700	3650	4080	670	380	785	1565	486	/
