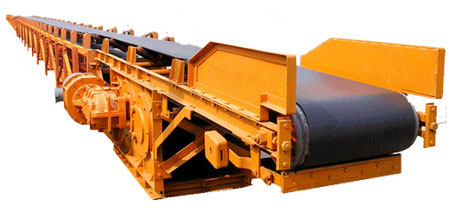

产品简介
TD75通用固定带式输送机进行装车、装船、转载或堆积各种常温状态的松散密度为500~2500kg/m³各种散状物料或成件物品。由单机或多机组合成运输系统来输送物料，根据工艺要求可布置成水平或倾斜的形式，DT型皮带输送机除了可满足水平或倾斜输送要求外，还可采用带凸弧段、凹弧段与直线段组合的输送形式。输送机允许输送的物料块度取决于带宽、带速、槽角和倾角，也取决于大块物料出现的频率。该输送机适用的工作环境温度一般为-25℃~+40℃。
适用行业
广泛地应用在冶金、矿山、港口、交通、水电、化工等行业。
适用物料
适用于煤、碎石、砂、水泥、化肥、粮食等。

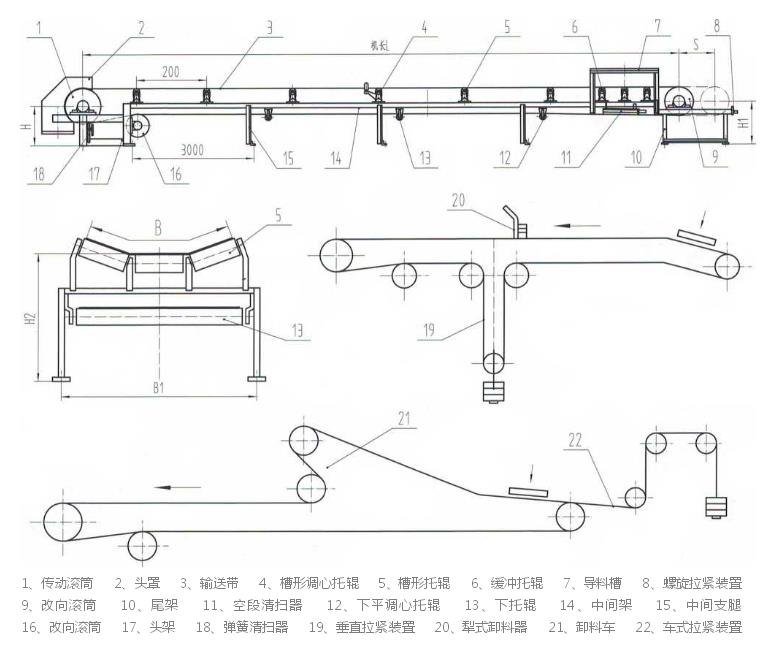

产品结构
工作原理
带动输送带转动的滚筒称为驱动滚筒(传动滚筒)，另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动，输送带依靠驱动滚筒与输送带之间的摩擦力拖动。驱动滚筒一般都装在卸料端，以增大牵引力，有利于拖动。物料由喂料端喂入，落在转动的输送带上，依靠输送带摩擦带动运送到卸料端卸出。
产品特点
带式输送机主要特点是机身可以很方便的伸缩，设有储带仓，机尾可随采煤工作面的推进伸长或缩短，结构紧凑，可不设基础，直接在巷道底板上铺设，机架轻巧，拆装十分方便。当输送能力和运距较大时，可配中间驱动装置来满足要求。根据输送工艺的要求，可以单机输送，也可多机组合成水平或倾斜的运输系统来输送物料。
型号说明
技术参数
TD75通用固定带式输送机外形尺寸表
| 胶带宽度B（mm） | 500 | 650 | 800 | 1000 | 1200 | 1400 |
| 机身宽度（mm） | 头架 | 1000-1010 | 1150-1160 | 1410-1470 | 1610-1630 | 1860-1880 | 2120-2130 |
| 螺旋拉紧装置 | 800 | 960 | 1180 | 1410 | 1660 | 1860 |
| 中间架B1 | 870 | 1020 | 1220 | 1440 | 1690 | 1860 |
| 带面宽度（mm） | 头轮H | 800-2250 | 800-2315 | 800-2315 | 935-2500 | 950-2500 | 1000-2500 |
| 尾轮H1 | 800 | 800 | 800 | 1000 | 1000 | 1000 |
| 中间段H2 | 800 | 800 | 800 | 1000-1200 | 1000 | 1200 |
TD75通用固定带式输送机输送能力表
胶带
宽度
(mm) | 托辊
形式 | 槽形托辊 | 平行托辊 |
| 带速(m/s) | 0.8 | 1.0 | 1.25 | 1.6 | 2.0 | 2.5 | 3.15 | 4.0 | 0.8 | 1.0 | 1.25 | 1.6 | 2.0 | 2.5 |
| 500 | *大
输送
能力
(t/h) | 78 | 97 | 122 | 156 | 191 | 232 | / | / | 41 | 52 | 66 | 84 | 103 | 125 |
| 650 | 131 | 164 | 206 | 264 | 323 | 391 | / | / | 67 | 88 | 110 | 142 | 174 | 211 |
| 800 | / | 218 | 348 | 445 | 546 | 661 | 824 | / | 118 | 147 | 184 | 236 | 289 | 350 |
| 1000 | / | 435 | 544 | 696 | 853 | 1033 | 1233 | / | / | 230 | 288 | 368 | 451 | 546 |
|
| 1200 | / | 655 | 819 | 1048 | 1284 | 1556 | 1858 | 2202 | / | 345 | 432 | 553 | 677 | 821 |
| 1400 | / | 891 | 1115 | 1427 | 1748 | 2118 | 2528 | 2996 | / | 469 | 588 | 753 | 922 | 1117 |
TD75通用固定带式输送机功率选配表(供参考)
| 机身长度(m) | 15 | 30 | 45 | 60 | 100 | 150 | 200 | 300 |
| 胶带宽度(mm) | 500 | 1.0 | 1.3 | 1.7 | 2.0 | 3.2 | 4.6 | 8.0 | 11.1 |
| 650 | 1.3 | 1.9 | 2.4 | 2.8 | 4.6 | 9.2 | 11.5 | 16.0 |
| 800 | 1.9 | 2.9 | 3.6 | 4.3 | 9.7 | 14.0 | 17.5 | 24.3 |
注：功率估算的条件为正常湿度，水平带速lm/s，物料密度lt/m³，动堆积角30°，—个空段清扫器，一个弹簧清扫器和一个导料槽并考虑加速助力因素。
改向滚筒直径与输送带宽及传动滚筒直径的匹配
胶带
宽度
(mm) | *大
物料粒度 | 传动滚筒
直径 | 180°
尾部改向
滚筒直径 | 180°
头部探头
滚筒直径 | 90°
改向滚筒
直径 | ≤45°
改向滚筒
直径 |
100%
块料 | 10%
块料 |
| 500 | 100 | 150 | 500 | 400 | 500 | 315 | 250 |
| 650 | 130 | 200 | 500，630 | 400，500 | 500，630 | 315，400 | 250，315 |
| 800 | 160 | 270 | 500，630，800 | 400，500，630 | 500，630，800 | 315，400，500 | 250，315，400 |
| 1000 | 200 | 330 | 630，800，1000 | 500，630，800 | 630，800，1000 | 400，500，630 | 315，400，500 |
| 1200 | 240 | 400 | 630，800，1000 | 500，630，800 | 630，800，1000 | 400，500，630 | 315，400，500 |
| 1400 | 280 | 460 | 800，1000 | 630，800 | 800，1000 | 500，630 | 400，500 |
