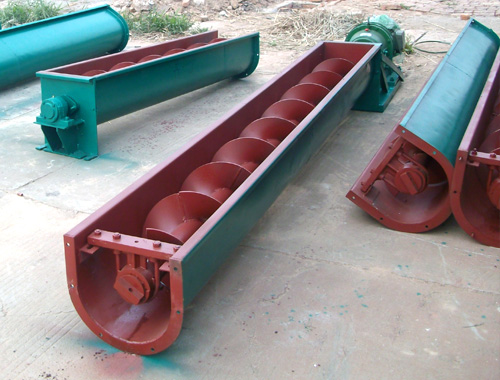

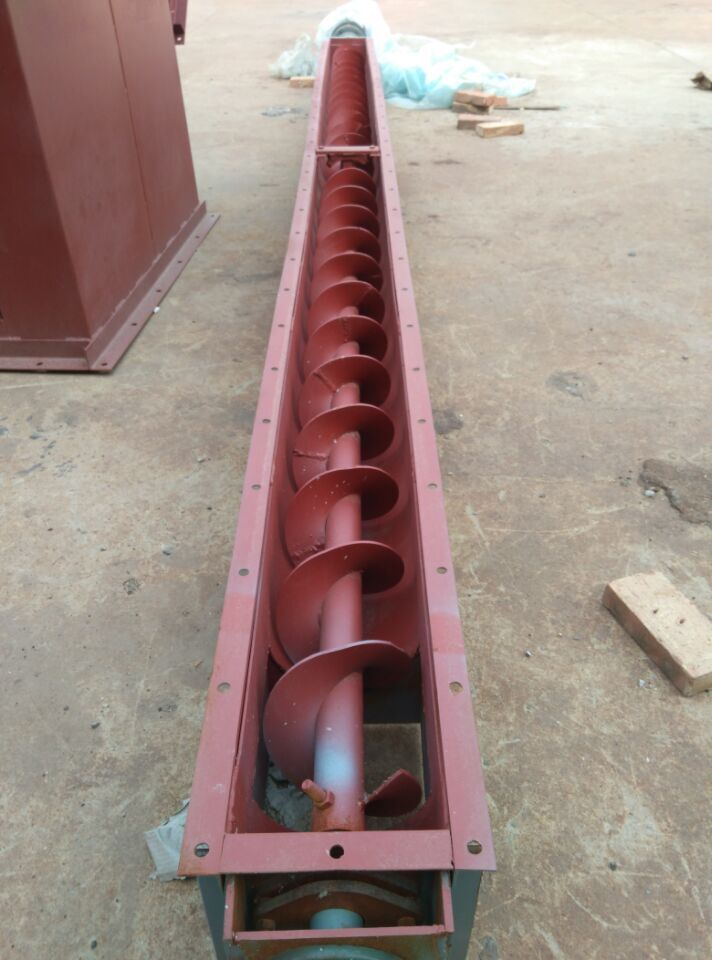

LS槽式螺旋输送机

产品简介LS槽式螺旋输送机工作环境温度通常为-20～40℃，输送物料的温度一般为-20～80℃，螺旋输送机适宜水平和小倾角布置，倾角以不超过15°为宜。适用行业适用于建材、冶金、化工、电力、机械、轻工、粮食及食品行业等。适用物料适宜输送粉状、颗粒状、小块状物料。如水泥、煤粉、粮食、糖粉、工业药品、活性炭等。不宜输

在线咨询全国热线
0373-5086166

产品简介

LS槽式螺旋输送机工作环境温度通常为-20～40℃，输送物料的温度一般为-20～80℃，螺旋输送机适宜水平和小倾角布置，倾角以不超过15°为宜。

适用行业

适用于建材、冶金、化工、电力、机械、轻工、粮食及食品行业等。

适用物料

适宜输送粉状、颗粒状、小块状物料。如水泥、煤粉、粮食、糖粉、工业药品、活性炭等。不宜输送易变质、粘性大、易结块的物料。

产品结构

螺旋输送机通常由本体、进出装置、驱动装置三大部分组成。

工作原理

LS型螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作，头部及尾部轴承移至壳体外，吊轴承采用滑动轴承设有防尘密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦，吊轴和螺旋轴采用滑块连接。

产品特点

1、承载能力大、安全可靠。

2、适应性强、安装维修方便、寿命长。

3、整机体积小、转速高、确保快速均匀输送。

4、密封性好、外壳采用无缝钢管制作，端部采用法兰互相连接成一体，刚性好。

5、LS型螺旋输送机出料端设有清扫装置，整机噪声低、适应性强，进出料口位置布置灵活。

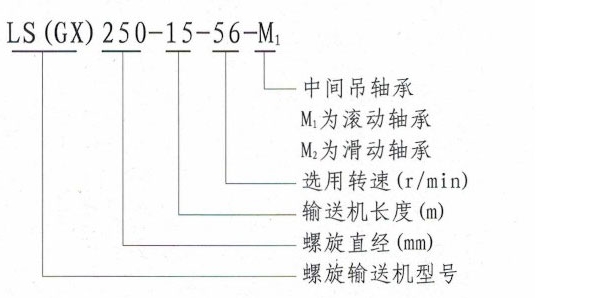

型号说明

技术参数

图一、LS型螺旋输送机安装简图

表一、LS型螺旋输送机主要技术参数单位（mm）

型号规格	螺距(mm)	转速 (r/min)	输送量 (m3/h)	功率（kw） L=10m	转速 (r/min)	输送量 (m3/h)	功率（kw） L=10m	转速 (r/min)	输送量 (m3/h)	功率（kw） L=10m	转速 (r/min)	输送量 (m3/h)	功率（kw） L=10m
型号规格	螺距(mm)	转速 (r/min)	输送量 (m3/h)	功率（kw） L=10m	转速 (r/min)	输送量 (m3/h)	功率（kw） L=10m	转速 (r/min)	输送量 (m3/h)	功率（kw） L=10m	转速 (r/min)	输送量 (m3/h)	功率（kw） L=10m
LS100	100	140	2. 2	1. 1	112	1. 7	1. 0	90	1.4	0. 9	71	1. 1	0.75
LS160	160	112	8	1. 5	90	7	1. 3	71	6	1. 2	50	4	1. 1
LS200	200	100	14	2.2	80	12	1. 8	63	10	1. 6	50	7	1.5
LS250	250	90	24	2. 4	71	20	2. 1	56	16	1. 9	45	13	1.6
LS315	315	80	34	3. 2	63	26	2.9	50	21	2.5	40	16	2. 1
LS400	355	71	64	5. 1	56	52	4. 1	45	41	3. 4	36	34	3. 1
LS500	400	63	100	5. 1	50	80	4. 7	40	64	4. 3	32	52	3. 7
LS630	450	50	145	8. 6	40	116	6. 8	32	94	5. 4	25	80	4. 6
LS800	500	40	208	12	32	165	9.4	25	130	8. 1	20	110	5. 7
LS1000	560	32	300	16	25	230	14. 1	20	180	9. 5	16	150	7. 7
LS1250	630	25	388	24. 4	20	322	16. 5	16	260	13. 3	13	200	11

图二、LSG型螺旋输送机安装简图

表二、LSG型螺旋输送机主要安装尺寸单位（mm）

型号	A	A1	A2	A3	L	L1	L2	L3	D	E	B1	B2	H	H1	H2	H3	d
LSG100	2500	2000 -3000	208	180	60	180	60	120	120	180	120	178	112	180	163	112	14
LSG160			240	180					180	200	120	266	150	245	190	150	14
LSG200			280	180					224	225	160	310	180	300	212	180	14
LSG250	3000	2500 -3500	285	200	60	180	60	120	274	250	200	360	224	370	240	224	18
LSG315			320	220	60	180	60	120	340	330	300	448	280	465	340	250	20
LSG400			395	227	80	240	80	160	428	350	320	536	355	585	384	280	24
LSG500			397.5	250	80	240	80	160	528	400	400	636	400	685	440	340	24
LSG630	3000	2500 -4000	445	300	80	240	80	160	662	450	500	790	500	860	555	420	24
LSG800			457. 5	340					832	550	632	960	630	1088	650	520	28
LSG1000			455	360					1040	650	710	1180	710	1275	760	630	28
LSG1250			465	380					1290	800	800	1440	800	1520	910	760	28
